PE 파일 구조

PE (Portable Excutable) 파일

• Win32 기본파일 형식
• exe, scr, sys, dll, ocx 등
• Process : EXE + DLL
• 실행과정
  • PE 파일 실행
  • PE 헤더 정보를 메모리에 매핑
    • 실제 프로세스를 위한 메모리 할당
    • 섹션 정보를 메모리에 복사
    • Import 정보 처리
    • 기준 재배치 처리
  • 실제 프로그램 코드로 분기

https://learn.microsoft.com/ko-kr/windows/win32/debug/pe-format

PE 형식 - Win32 apps





Notepad.exe(win7) 분석

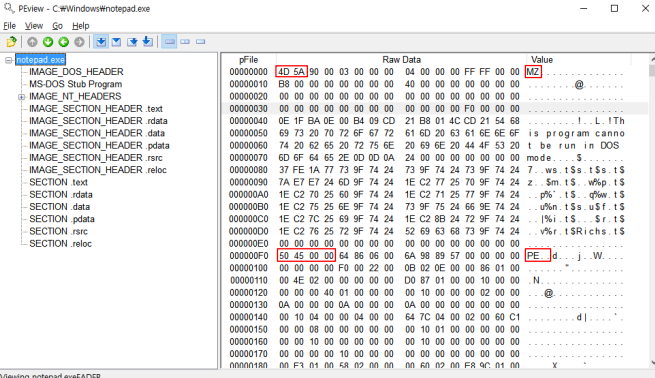

실행 파일을 PEview에서 열면 위와 같다.





VA, RVA

• VA(Virtual Address) : 가상 메모리 주소
• RVA(Relative Virtual Address)
  • 가상 메모리 상대 주소
  • PE 파일(DLL)이 메모리 상의 어떤 위치에 올라갈지 알 수 없음
  • 기준점을 놓고 그 곳으로부터 위치를 계산함
    • 기준점이 바뀌더라도 정보 접근이 가능하도록 함
• VA = ImageBase + RVA



IMAGE_DOS_HEADER

IMAGE_DOS_HEADER

이는 winnt.h를 보면 쉽게 분석할 수 있다.



e_magic

• 4D 5A(MZ) : PE 파일 구조
• DO CF 11 E0(OLE), 50 4B(ZIP), 25 50 44 46(PDF), 89 50 4E 47(PNG)

e_lfanew

• 000000E8 : IMAGE_NT_HEADER 시작 주소

notepad.exe는 4D 5A로 PE 파일 구조이며, IMAGE_NT_HEADER  시작 주소가 000000E8임을 알 수 있다.

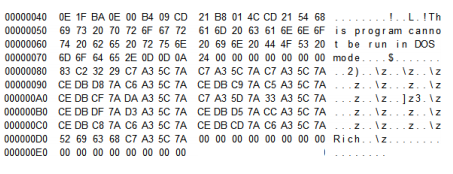

DOS Stub Code

프로그램이 DOS 모드에서는 실행할 수 없는 파일이므로, 윈도우에서 실행해야 함을 알 수 있다.





NT_HEADER

File_Header

• Machine(CPU) : 0x8664 - AMD64 CPU 호환(0X014c intel CPU)
• 섹션의 개수 : 0x0006
• Time Data : 0x4A5BC9B3 → 1247529395
  • 2009년 7월 13일 23시 56분 35초
• Pointer To Symble Table, Number of Symbols
• Size Of Optional Header : 0xE0(32bit), 0xF0(64bit), 0x00(obj)
• Characteristics : 파일형식 정보, OR 연산

이 중, Chracteristics를 winnt.h 보면 다음과 같다.

Characteristics





Optinal_Header

이를 정리하면 밑의 표와 같다.



값 (notepad.exe)	이름	의미
0x010b	Magic	0x10B(32구조체), Ox20B(64구조체)
0xa800	Size Of Code	코드영역(.text)의 크기
0x3689	Address Of Entry Point	프로그램 시작되는 코드의 주소 RVA값으로 저장 OllyDbg에서 처음 실행되는 주소(악성코드 시작 지점으로 지정할 수 있음)
0x1000	Base Of Code	코드영역이 시작되는 상대 주소(RVA)
0x1000000	Image Base	PE파일이 메모리에 로드되는 시작 주소 일반적으로 EXE(0x400000), DLL(0x10000000)번지로 설정(변경가능), RVA 기준
0x1000	Section Alignment	메모리에서 섹션의 최소 단위, 시작주소는 이 값의 배수
0x200	File Alignment	파일에서 섹션의 최소 단위, 시작주소는 이 값의 배수
0x30000	Size Of Image	PE 파일이 메모리에 로딩될 때 전체 크기
0x400	Size Of Header	모든 헤더의 크기
0x2	Sub System	1(System Driver), 2(GUI), 3(CUI)
0x10	Number of RvaAndSizes	Data Directory의 구조체 멤버 개수
	Data Directory	PE파일에서 중요한 역할을 하는 개체들의 위치 및 크기





Section_Header

Section Header의 종류

종류	용도
.text	실행 코드
.data	초기화된 전역 변수, static 변수
.rdata	Const 변수, 문자열 상수
.bss	전역 변수, static 변수, 문자열, 기타 상수
.edata	EAT와 관련된 정보
.idata	IAT와 관련된 정보
.rsrc	리소스 정보





주요 내용

값 (notepad.exe)	멤버	의미
0x747865742E	Name	섹션 이름 .text
0xA770	Virtual Size	메모리 섹션 크기 정보
0x1000	Virtual Address	메모리 섹션의 시작 주소. - Image Base가 0x1이므로 실제 주소는 0x1001이 됨, Optional Header의 Base of  Code 값과 동일
0xA800	Size Of Raw Data	파일에서의 섹션 크기
0x600	Pointer To Raw Data	파일에서의 섹션의 시작 위치
0x60000020	Characteristics	읽고 쓰기가 가능한 코드 섹션
